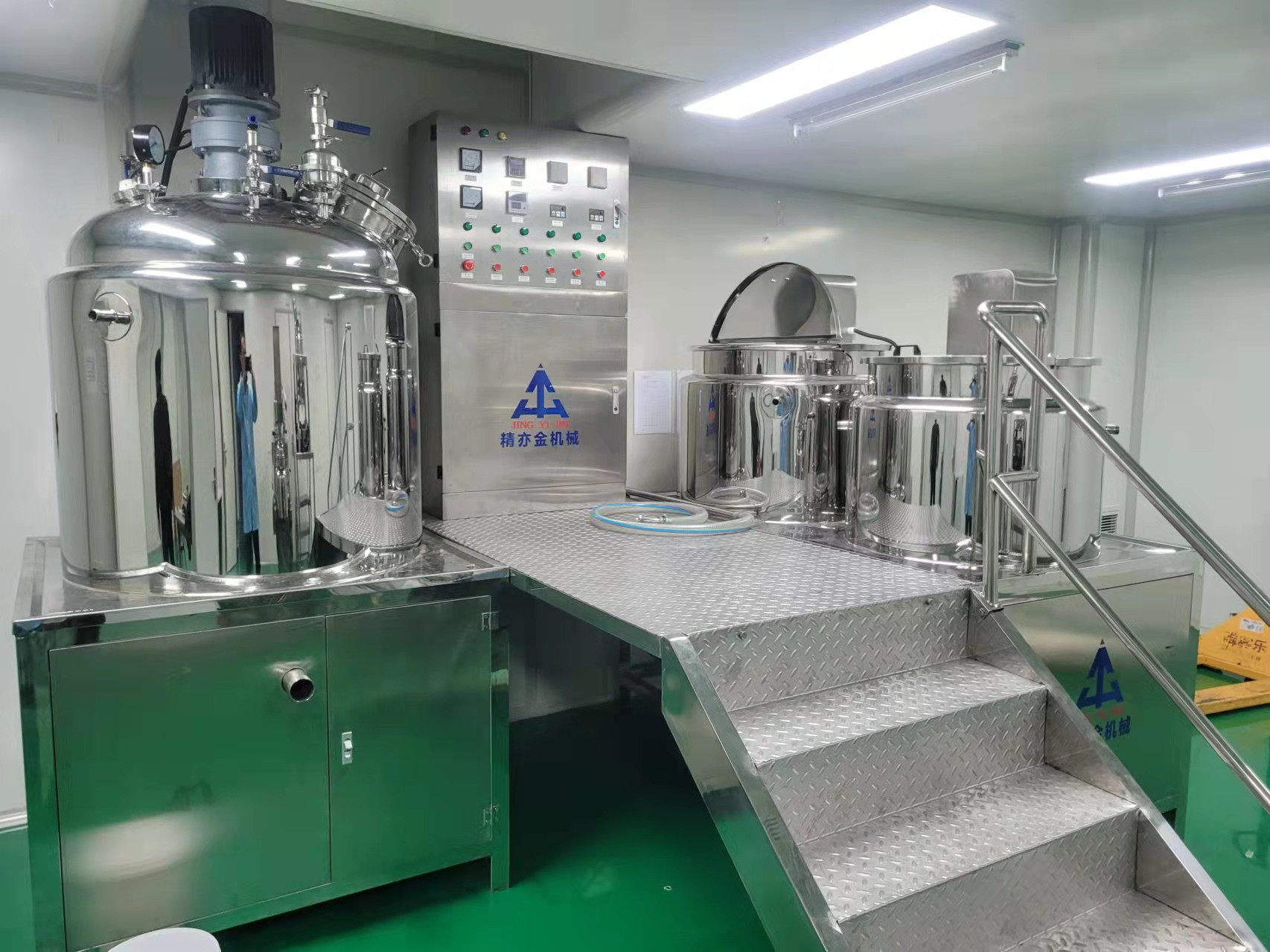

| Unità emulsionante a vuoto (riscaldamento elettrico) di tipo JYJ-300L | |||
| Numero dell'ordine | Nome della parte | Configurazione | Commenti |
| 1 | metodo di agitazione |
1, padella di miscelazione a parete chiusa, potenza 3KW, velocità 0-60 rpm 2, potenza omogenea della macchina: 7,5 kW, velocità 1500-3000 rpm |
controllo della frequenza |
| 2, potenza omogenea della macchina: 7,5 kW, velocità 1500-3000 rpm | |||
| 2 | Processo di sigillamento | Sigillo di circolazione dell'acqua bisetallico | |
| 3 | Apri il coperchio | Copertura aperta del buco umano | |
| 4 | Metodo di scarico | Scarico di fondo a pressione positiva | |
| 5 | Visualizzazione della temperatura | Termometro di resistenza termica (140 gradi) | |
| 6 | Indicatore di pressione, vuoto | misuratore di pressione e vuoto composto | |
| 7 | Modalità di riscaldamento e raffreddamento | Riscaldamento elettrico e raffreddamento con acqua del rubinetto | |
| 8 | Principali parametri di processo | 1La pressione di lavoro della giacca è di 0,2 MPa. | |
| 2Pressione di lavoro della pentola interna: 0,07-0,02 M p a | |||
| 3Il volume di progettazione è di 350 litri. | |||
| 4Volume di lavoro: 300L. | |||
| 9 | qualità del materiale | 1. Il materiale interno della pentola è 316L, e lo spessore è di 5 mm | |
| 2, materiale della giacca 304, spessore di 5 mm | |||
| 3. Il materiale della conchiglia è 304, e lo spessore è di 3 mm | |||
| 10 | lucidatura | Il corpo e la parte esposta della pentola sono superiori a 400 maglie | |
| 11 | altro | 316L | |
| Vaso per la fase di olio | osservazioni | ||
| numero di ordine | nome di una parte | configurare | |
| 1 | metodo di agitazione | Miscelazione della ruota d'onda inferiore, potenza 0,75KW, velocità 1440 rpm | Sulle spiagge disperse |
| 2 | Apri il coperchio | Copertura aperta per attività | |
| 3 | Metodo di scarico | Valvole a sfera in acciaio inossidabile | |
| 4 | Visualizzazione della temperatura | Termometro di resistenza termica (140 gradi) | |
| 5 | Principali parametri di processo | 1. riscaldamento elettrico | |
| 2Pressione di stanza nella padella | |||
| 3Il volume di progettazione è di 150L. | |||
| 4- Il volume di lavoro è di 120 litri. | |||
| 6 | qualità del materiale | 1. Il materiale interno della pentola è 316L, e lo spessore è di 5 mm | |
| 2, materiale della giacca di 304, spessore di 4 mm | |||
| 3. Il materiale della conchiglia è 304, e lo spessore è di 3 mm | |||
| 7 | lucidatura | Il corpo e la parte esposta della pentola sono superiori a 400 maglie | |
| Padella di fase idrica | osservazioni | ||
| numero di ordine | nome di una parte | configurare | |
| 1 | metodo di agitazione | Miscelazione della ruota d'onda inferiore, potenza 0,75KW, velocità 1440 rpm | Sulle spiagge disperse |
| 2 | Apri il coperchio | Copertura aperta per attività | |
| 3 | Metodo di scarico | Valvole a sfera in acciaio inossidabile | |
| 4 | Visualizzazione della temperatura | Termometro di resistenza termica (140 gradi) | |
| 5 | Principali parametri di processo | 1. riscaldamento elettrico | |
| 2Pressione di stanza nella padella | |||
| 3Il volume di progettazione è di 280L. | |||
| 4- Il volume di lavoro è di 240L. | |||
| 6 | qualità del materiale | 1. Il materiale interno della pentola è 316L, e lo spessore è di 5 mm | |
| 2, materiale della giacca di 304, spessore di 4 mm | |||
| 3. Il materiale della conchiglia è 304, e lo spessore è di 3 mm | |||
| 7 | lucidatura | Il corpo e la parte esposta della pentola sono superiori a 400 maglie | |
| formano un insieme completo di | |||
| 1 | Supporto e piattaforma | supporto completo in acciaio inossidabile | |
| 2 | Il vaso emulsionante | Equipaggiato con filtro di materiale, secchio di spezie | |
| 3 | Pompa a vuoto ad anello d'acqua | Zhuo xin | |
| 4 | Pipeline di materiali | Acciaio inossidabile 316L | |
| 5 | Botti di spezie e filtri | acciaio inossidabile | |
| consumo di energia | |||
| 1 | Vaso emulsionato di tipo 300 | 1, telaio con elica di miscelazione a parete chiusa 3 kW | |
| 2, omogenizzatore, 7,5 kW | |||
| 2 | Cisterna di fase oleosa di tipo 120 | Paddle a ruota ondulata, 0,75KW | |
| 3 | Cisterna per la fase idrica di tipo 240 | Paddle a ruota ondulata, 0,75KW | |
| 4 | Pompa a vuoto ad anello d'acqua | 3 kW | |
| Origine dell'apparecchiatura di configurazione | |||
| 1 | trasformatore di frequenza | Delta di Taiwan | |
| 2 | qualsiasi macchina generatrice di energia o motrice | Jiangsu Beibei (impresa comune Siemens) | |
| 3 | scatola di riduzione | Società Changzhou Guotai | |
| 4 | pompa a vuoto | Zibo, Shandong | |
| 5 | Una piastra in acciaio inossidabile da 316L | Entrare in porto | |
| 6 | Una piastra in acciaio inossidabile 304L | domestico | |
| 7 | Componenti elettrici principali | Delixi | |
| La parte superiore del tubo è conforme allo standard farmaceutico nazionale (GMP) | |||
